1. 핵심사항
들밀도 시험의 핵심 과정 (숫자는 예시일뿐)
1. 기준점을 설정 (즉 사전에 의뢰시험을 하여 100% 다짐도를 확인)
- 최대건조밀도를 1.85g/cm3 (의뢰시험을 통하여 100% 다짐도를 확인)
2. 현장측정 (현장에서의 시험을 통한 흙의 채취)
- 흙의 무게(1950g)와 구멍의 부피(986.67cm3)를 측정하고 습윤밀도(1.976g/cm3)를 구한다.
3. 건조밀도 환산
- 현장 함수비(12.0%)를 적용하여 현장 건조밀도를 1.764g/cm3로 계산한다.

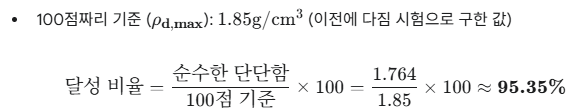

4. 다짐도 판정(밀도 비율로 판단)
- 1.764g/cm3(현장측정) ÷ 1.85g/cm3 (사전의뢰시험으로 확인된 다짐도) x 100
= 95.35% 이므로 되메우기 다짐시험 95% 이상으로 합격입니다.
-------------------------------------------------------------------------------------------------------------------
2. 설명
KS F 2311 이란 보통 들밀도 시험이라 하며(모래 치환법)이라고도 한다.
쉽게 얘기해서 공사를하고나서 땅을 다지는데 얼마나 단단해 졌는지를 확인 하는 시험이다.
이 들밀도 시험을 하기전에 가장 단단한 상태 즉 100% 딴딴한 상태를 미리 정해놓아야
100% 기준을 최대 건조밀도하고 부른다.
들밀도 시험이란 함은 보통 모래치환법이라고도 불리는데 이방법을 가장 많이 사용하고 있다.
이방법은 땅을 파낸후에 그 구멍에 모래를 채워서 땅이 차지했던 공간의 크기(부피)를 재는 방법이다.
1.단계 - 흙 파내구(무개측정)
2.단계 - 모래로 부피재기(공간의 크기 측정)
3.단계 - 흙속에 있는 물을 확인(즉 함수비를 측정)
최종계산
-> 파낸흙의 총 무개와 구멍크기, 그리고 흙속의 물의 양을 알았으니 순수한 흙 알갱이만의 단단함을 계산을
할수가 있다.
1) 젖은 상태의 단단함
먼저 물을 포함한 젖은 상태의 단단함을 계산한다.
2) 순수한 단단함(현장에서 건조하여)
함수비를 계산하여 (12%) 물의 무개를 빼준다.
위표의 결론은 우리가 현장에서 다진 땅의 순수한 단단함ㅂ은 1.764g/cm3이다.
3) 합겨/불합격 판정(95% 기준)_시방서 기준
결론
이러한 과정이 바로 KS F 2311 들밀도 시험의 모든 내용입니다.
흙의 무게, 구멍의 크기, 물의 양만 정확히 확인되면 기존에 확인된 기준과 비교하여 잘 다져졌는지를
확인할수 있습니다.
